Revit & BIM Cloud Rendering: Fluxo de Trabalho com 3ds Max + V-Ray (2026)

Introdução

Quem trabalha em Revit já conhece bem o problema: o modelo contém todas as paredes, lajes e caixilharias do projeto, mas quando um cliente pede uma imagem fotorrealista ou um flythrough fluido, a estação de trabalho começa a atrasar. Uma única vista interior com global illumination pode prender uma máquina durante horas, e um walkthrough de 30 segundos a 25 frames por segundo equivale a 750 frames dessa mesma espera.

É necessário ser preciso sobre o que uma render farm pode e não pode fazer aqui, pois é um ponto de confusão frequente. Uma cloud render farm não abre o ficheiro .rvt e renderiza-o. O que renderiza é a cena do 3ds Max exportada a partir do Revit — geometria importada e depois preparada com materiais e iluminação num motor de renderização de produção como o V-Ray, Corona ou Arnold. Essa distinção é fundamental para todas as decisões deste guia, pelo que será mantida em destaque ao longo do texto.

Temos anos de experiência a correr renderização distribuída para equipas de archviz e BIM, e o pipeline exportar-e-renderizar é um dos fluxos de trabalho mais fiáveis que encontramos. Este guia explica como os modelos chegam a uma render farm, que motor é adequado para cada tipo de trabalho, como preparar uma cena derivada do Revit para renderizar corretamente em várias máquinas, e como lidar com as cenas de grande dimensão e animações de flythrough que os projetos BIM produzem.

Como os modelos Revit e BIM chegam a uma render farm

A render farm renderiza cenas do 3ds Max. Por isso, o primeiro passo é levar o modelo Revit (ou outro modelo BIM) para o 3ds Max num estado utilizável. Existem três abordagens estabelecidas.

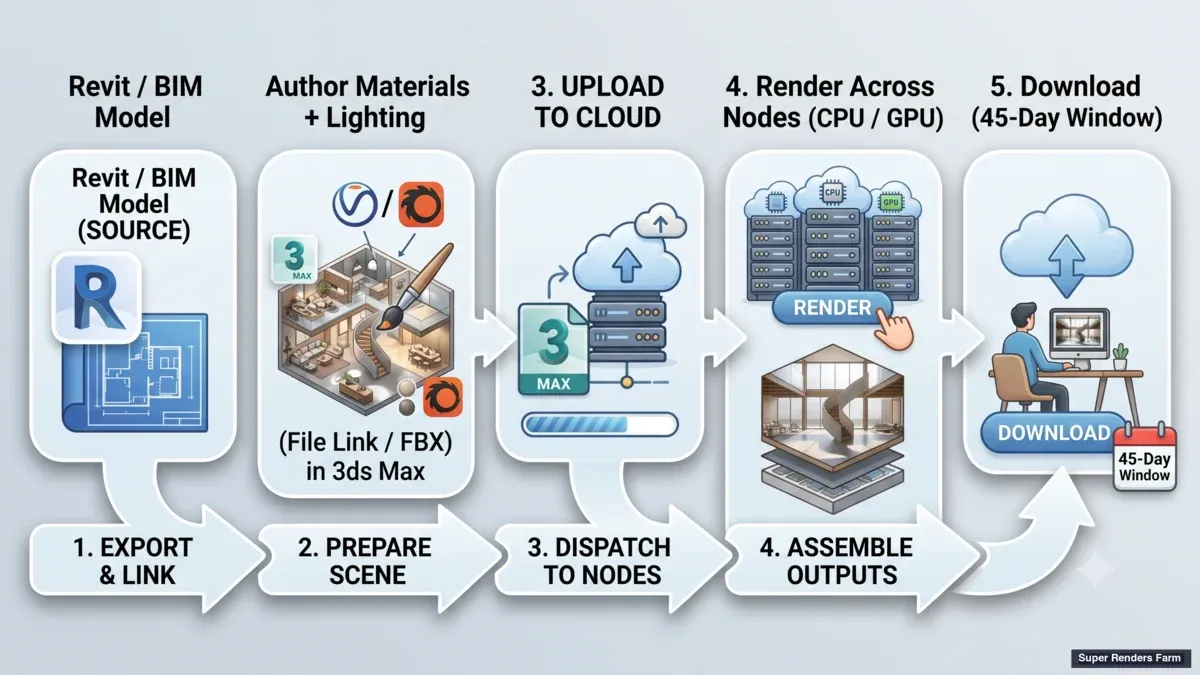

Pipeline cloud render Revit/BIM: modelo de origem, preparação de materiais e iluminação no 3ds Max, upload para a nuvem, renderização distribuída por nós CPU/GPU, depois download

File Link Manager (a rota principal). O 3ds Max inclui o File Link Manager da Autodesk, que liga um ficheiro .rvt em direto à cena. Trata-se de uma ligação e não de uma importação simples: se o arquiteto atualizar o modelo Revit, é possível recarregar e ressincronizar sem reconstruir. A maioria dos artistas de archviz utiliza a ligação para a fase de geometria, acrescentando materiais e iluminação por cima no 3ds Max enquanto mantém a ligação em modo só de leitura.

Exportação FBX. Quando se recebe um ficheiro em vez de colaborar em tempo real, o FBX é o formato de troca habitual. Produz um instantâneo estático da geometria — sem ligação em direto ao Revit — e é muito utilizado para entregas unidirecionais.

DWG. Usado principalmente para importar plantas 2D e desenhos de implantação como referência, e não para transferir o modelo 3D num pipeline moderno de archviz.

Independentemente da abordagem escolhida, é essencial compreender o que sobrevive à transferência e o que não sobrevive. Este é o núcleo honesto de todo o fluxo de trabalho:

Em termos simples: o modelo chega como geometria « burra ». Os dados BIM desapareceram, os materiais são marcadores de posição e a iluminação está por construir. A reconstrução de materiais e iluminação no motor de renderização é normalmente a maior parte do trabalho de preparação da cena — e é um trabalho criativo de verdade, não um simples clique. A render farm só entra em cena depois de essa cena do 3ds Max estar concluída, pronta e exportada para renderização.

Geometria BIM importada (cinzenta, sem texturas) ao lado do mesmo interior após a reconstrução de materiais e iluminação e renderização no 3ds Max com V-Ray

Por que renderizar archviz Revit/BIM na nuvem

A renderização arquitetónica é um dos trabalhos mais exigentes que uma estação de trabalho 3D pode ter de executar. As cenas interiores dependem muito de global illumination — luz refletida através de janelas, sombras suaves, reflexos em vidro e metal — e o resultado realista que os clientes esperam exige muito processamento. Numa única máquina, uma imagem de alta resolução pode demorar horas, e uma animação multiplica isso por centenas ou milhares de frames.

A renderização distribuída muda completamente a equação. Como os frames (e até os tiles dentro de um frame) são independentes, uma render farm pode distribuir o trabalho por várias máquinas em simultâneo. Duzentos frames que seriam renderizados um a um numa estação de trabalho podem ser renderizados em paralelo, pelo que o tempo total cai aproximadamente na proporção do poder de computação utilizado. Para um estúdio com um prazo de sexta-feira e uma reunião de cliente segunda de manhã, isso é muitas vezes a diferença entre cumprir ou falhar.

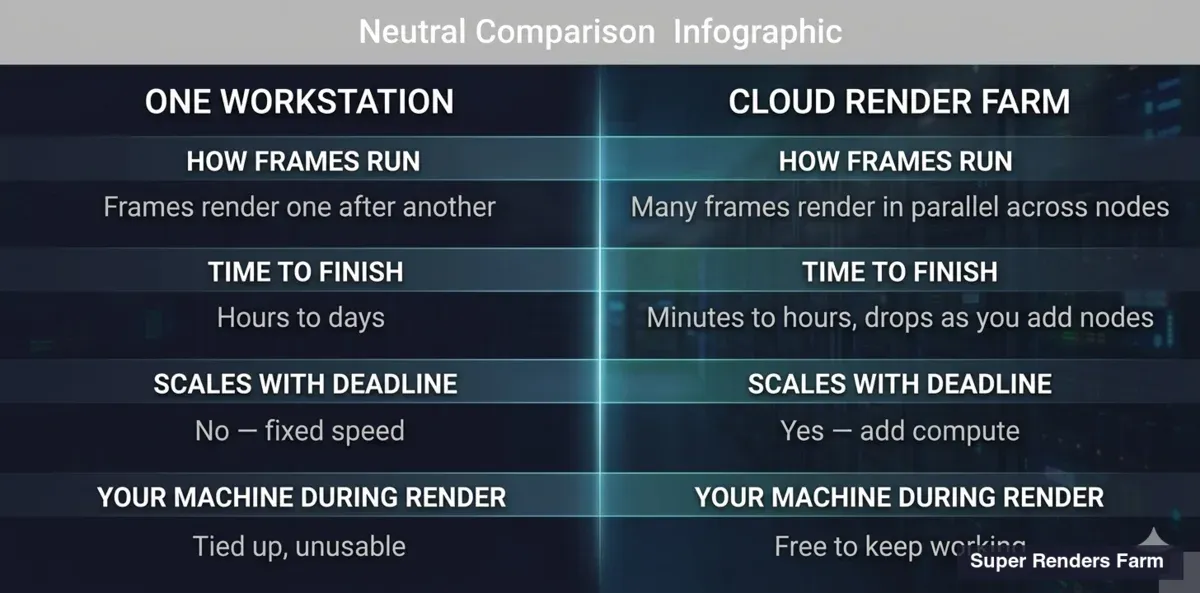

Uma estação de trabalho versus uma cloud render farm para uma animação: uma única máquina renderiza os frames um a um e fica presa, enquanto uma render farm renderiza muitos frames em paralelo em vários nós e deixa a máquina livre

Existe um segundo motivo que é especialmente relevante para arquitetos, que são designers em primeiro lugar e engenheiros de pipeline em segundo. Uma render farm totalmente gerida significa que não é necessário aceder remotamente às máquinas, instalar software manualmente ou gerir licenças de motor de renderização nó a nó. Prepara-se e faz-se upload da cena do 3ds Max; a plataforma provisiona os nós, aplica as licenças do motor de renderização e executa o trabalho. Na nossa render farm, esse modelo gerido funciona numa frota CPU de mais de 20 000 núcleos de CPU mais máquinas GPU dedicadas com placas NVIDIA RTX 5090 (32 GB de VRAM cada), e as licenças dos motores de renderização — V-Ray, Corona, Arnold, Redshift e Octane — estão incluídas na tarifa por GHz e não são faturadas separadamente.

É também aqui que a renderização gerida se distingue do aluguer de infraestrutura (IaaS): com um aluguer de máquina simples ainda é necessário instalar o DCC, gerir a licença e monitorizar o nó, enquanto o modelo gerido mantém toda essa complexidade fora do prato do arquiteto. O nosso guia sobre render farms totalmente geridas versus DIY aprofunda essa comparação.

Escolha do motor de renderização: V-Ray, Corona e Arnold para arquitetura

Assim que a cena estiver no 3ds Max, o motor de renderização determina o aspeto visual, o esforço de configuração e o comportamento do trabalho numa render farm. Para arquitetura, o campo está bem estabelecido e é predominantemente CPU — o que está alinhado com a forma como a maioria dos estúdios de archviz trabalha na realidade.

V-Ray e Corona são os dois motores que vemos com mais frequência em trabalhos arquitetónicos, com Arnold logo a seguir em estúdios que trabalham também em cinema e VFX. Os três são comprovados em produção para imagens estáticas e flythroughs, e os três escalam bem numa render farm porque o Bucket rendering por CPU subdivide o trabalho de forma natural. Pode ler mais sobre o V-Ray para 3ds Max na documentação da Chaos, e a nossa comparação dos principais motores de renderização para 3ds Max aprofunda as vantagens e desvantagens de cada um.

A renderização GPU — V-Ray GPU ou Redshift — é uma opção real e crescente, e destaca-se para iterações rápidas de look-development. O aviso honesto para arquitetura é a VRAM: um exterior de grande dimensão com texturas de 8K–16K, displacement e scatter denso pode ultrapassar até um cartão de 32 GB, enquanto um nó CPU com 96–256 GB de RAM de sistema continua a funcionar sem problemas. Muitos estúdios iteram em GPU e renderizam os finais pesados em CPU. Não há uma resposta única e certa; escolha o motor que a equipa já conhece e deixe que o peso da cena oriente a decisão CPU versus GPU. O nosso guia de render farm CPU explica por que o CPU ainda trata a maioria do trabalho de archviz.

Preparar uma cena exportada do Revit para renderização distribuída

Uma cena que renderiza bem na estação de trabalho pode falhar numa render farm se não tiver sido preparada para várias máquinas. A maioria das « falhas de render » em cenas derivadas do Revit tem origem num conjunto reduzido de problemas de preparação. Eis os que realmente causam problemas e como resolvê-los antes de submeter:

A causa mais comum de uma surpresa de « texturas pretas » ou « render cinzento » é o problema dos caminhos de texturas. Quando uma cena referencia mapas no disco local, os nós de renderização simplesmente não os conseguem ver, e a falha é silenciosa até ver o resultado. Empacotar os assets com a cena — e fazer upload desse pacote completo — elimina o problema de raiz. O guia de render farm para Forest Pack e RailClone aprofunda o lado do scatter e dos proxies, que é muito relevante para contexto de implantação e paisagismo em archviz de exteriores.

Renderização de animações BIM flythrough sem flickering

As imagens estáticas são tolerantes; as animações não são. O problema clássico de um flythrough arquitetónico é o flickering da global illumination — frames que pulsam subtilmente em brilho porque a solução GI é recomputada de forma ligeiramente diferente em cada um. A renderização frame a frame ingénua numa render farm produz exatamente este efeito, e é a forma mais segura de tornar um walkthrough de outra forma bonito num resultado amador.

A abordagem comprovada consiste em pré-calcular o GI para que seja consistente ao longo da sequência. No V-Ray, isso significa calcular uma light cache e um irradiance map numa primeira passagem, e depois renderizar os frames de beauty contra essa solução estável; o Corona tem um fluxo de trabalho equivalente. Numa render farm distribuída, isto torna-se um trabalho em duas etapas: uma fase de pré-cálculo e depois a renderização de beauty em paralelo. Configurando desta forma, o flickering desaparece; ignorando esta etapa, nenhuma quantidade de amostras extra o conseguirá esconder.

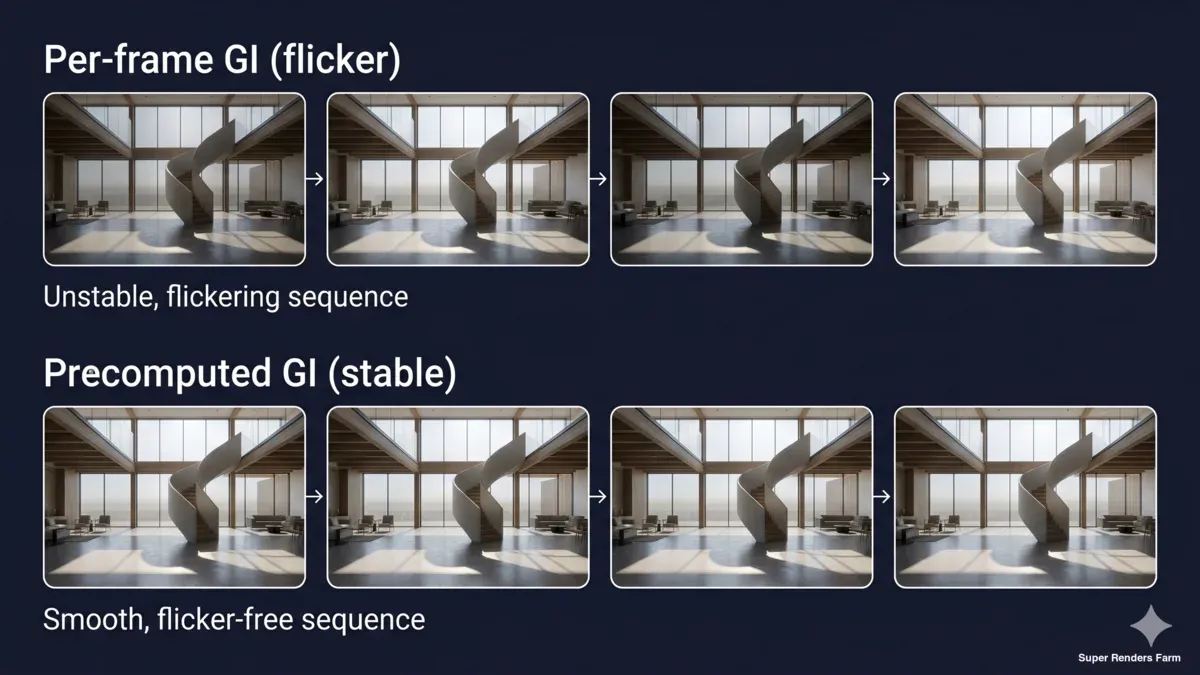

Global illumination num flythrough antes e depois do pré-cálculo: a fila superior de frames tem flickering com brilho irregular, a fila inferior é estável depois da light cache e irradiance map

Assim que os frames estão a renderizar, o paralelismo da render farm faz o trabalho pesado — frames independentes distribuem-se pelas máquinas e completam muito mais rapidamente do que em sequência. O resultado final fica disponível para download durante 45 dias após a conclusão de um trabalho, por isso convém incluir a etapa de download no calendário em vez de deixar os frames no servidor.

Trabalhar com cenas BIM de grande dimensão

Os projetos BIM são grandes por natureza: edifícios completos, interiores detalhados, texturas de alta resolução e contexto de implantação somam-se. Uma cena do 3ds Max pronta a renderizar, exportada a partir de um modelo Revit substancial, com iluminação HDRI e scatter, pode chegar a dezenas de gigabytes e exigir bem mais de 64 GB de RAM por frame. Dois aspetos tornam isto gerível.

Em primeiro lugar, a transferência. Não existe um limite rígido de tamanho de upload, embora para pacotes muito grandes recomendemos SFTP ou a aplicação desktop Client App em vez do browser para pacotes acima de aproximadamente 300 GB, porque são retomáveis e paralelos. Empacote a cena e os assets num arquivo suportado — tar, tar.gz ou 7z. Note que .zip não é suportado, portanto reempacote um zip como .tar.gz primeiro ou faça upload via SFTP. Se os assets já estiverem no Google Drive ou Dropbox, pode importá-los a partir daí (apenas importação — os renders concluídos voltam por download, SFTP ou pela Client App, e não são enviados de volta para drives na nuvem).

Em segundo lugar, memória e geometria. A frota CPU funciona com 96–256 GB de RAM por máquina, o que cobre a grande maioria das cenas de archviz, mas uma cena que genuinamente precisa de 128 GB ou mais deve ser dimensionada para nós de alta memória para não ficar sem RAM a meio da renderização. Os proxies são aliados essenciais aqui: converta objetos pesados repetidos (árvores, mobiliário, veículos) para V-Ray Proxy ou equivalente para que a cena os referencie em vez de manter todos os polígonos em memória de uma vez. A mesma disciplina que mantém uma cena leve na estação de trabalho mantém-na estável numa render farm.

Ferramentas em tempo real versus renderização em render farm: trabalhos diferentes

Vale a pena traçar uma linha clara, porque os arquitetos perguntam frequentemente por que razão exportariam para o 3ds Max quando o Enscape ou o Twinmotion renderizam « instantaneamente » dentro do Revit. A resposta é que são ferramentas diferentes para uma etapa diferente.

Os motores em tempo real — Enscape, Twinmotion, D5, Lumion — funcionam numa GPU local e produzem resultados em segundos a minutos. São excelentes para comunicação na fase de projeto: walkthroughs ao vivo em reuniões de clientes, estudos rápidos de opções, feedback imediato. O Revit também tem o seu próprio motor de renderização integrado (o Autodesk Raytracer), que renderiza diretamente a partir do modelo sem qualquer exportação. Todos estes são genuinamente úteis, e nenhum deles envolve uma render farm.

O que perdem é o topo da qualidade e do controlo. As ferramentas em tempo real limitam o número de bounces de luz, simplificam a global illumination e não oferecem a convergência não enviesada, a separação de render passes (para compositing) e a estabilidade de nível de animação que um motor de produção proporciona. O caminho Revit → 3ds Max → V-Ray/Corona/Arnold → render farm demora mais tempo a configurar e a renderizar, mas é o que se utiliza quando o entregável é uma imagem final de alta resolução e fotorrealista ou um flythrough polido. As duas abordagens são complementares: tempo real para a conversa, renderização em render farm para o frame final. O nosso guia de visualização arquitetónica e fluxo de trabalho com IA indica onde cada abordagem se enquadra ao longo de um projeto.

O modelo é sempre seu; uma cloud render farm fornece simplesmente as máquinas para o concluir com qualidade de produção. As nossas páginas de cloud rendering para 3ds Max e render farm cloud V-Ray aprofundam o lado da renderização deste pipeline.

FAQ

Q: Uma cloud render farm consegue renderizar um ficheiro Revit (.rvt) diretamente? A: Não. Uma render farm renderiza a cena do 3ds Max que se exporta a partir do modelo Revit, e não o ficheiro .rvt em si. A geometria do Revit é importada para o 3ds Max (via File Link Manager ou FBX), os materiais e a iluminação são criados aí, e depois essa cena do 3ds Max é submetida para renderização com V-Ray, Corona ou Arnold.

Q: Como se importa um modelo Revit para o 3ds Max para renderização? A: A abordagem mais comum é o File Link Manager do 3ds Max, que liga o ficheiro .rvt em direto para que as atualizações de geometria possam ser ressincronizadas. A exportação FBX é a alternativa para entregas unidirecionais. A geometria e a organização básica de camadas transferem; os materiais e a iluminação são reconstruídos no 3ds Max.

Q: Que motor de renderização devo usar para visualização arquitetónica? A: O V-Ray e o Corona são os motores CPU mais utilizados para archviz no 3ds Max, com Arnold a ser comum em estúdios que também fazem VFX. As opções GPU como o V-Ray GPU e o Redshift são boas para iteração rápida, mas ficam limitadas pela VRAM em cenas muito pesadas, pelo que muitas equipas renderizam os finais pesados em CPU.

Q: Os materiais e a iluminação do Revit transferem para o render final? A: Não. Os sistemas de materiais e iluminação do Revit não mapeiam para V-Ray, Corona ou Arnold. Obtêm-se slots de materiais provisórios com nomes por categoria do Revit, e os materiais e a iluminação são reconstruídos nativamente no 3ds Max. Esta reconstrução é normalmente a maior parte da preparação da cena.

Q: É necessário instalar ou ter uma licença de V-Ray ou Corona para renderizar na render farm? A: Numa render farm totalmente gerida não é necessário instalar software nem gerir licenças. Na nossa render farm, as licenças dos motores de renderização para V-Ray, Corona, Arnold, Redshift e Octane estão incluídas na tarifa de render por GHz, pelo que basta preparar a cena do 3ds Max e submetê-la.

Q: Como se renderiza uma animação BIM flythrough sem flickering? A: Pré-calcule a global illumination para que seja consistente ao longo dos frames — no V-Ray, calcule primeiro uma light cache e um irradiance map e depois renderize os frames de beauty contra essa solução estável. Numa render farm, isto torna-se um trabalho em duas etapas: uma passagem de pré-cálculo e depois a renderização de beauty em paralelo. Ignorar o pré-cálculo é a causa habitual do flickering do GI.

Q: Que dimensão de cena BIM posso fazer upload e renderizar? A: Não existe um limite rígido de upload. Para pacotes acima de aproximadamente 300 GB, o SFTP ou a aplicação desktop Client App é mais fiável do que o browser, pois é retomável e paralelo. Empacote as cenas como tar, tar.gz ou 7z (zip não é suportado) e dimensione as cenas muito pesadas para nós de alta memória RAM — a frota CPU funciona com 96–256 GB de RAM por máquina.

Q: Por que exportar para o 3ds Max em vez de usar Enscape ou Twinmotion? A: As ferramentas em tempo real como o Enscape, Twinmotion e D5 são excelentes para walkthroughs na fase de projeto e feedback rápido para o cliente numa GPU local. Limitam os bounces de luz e simplificam o GI, pelo que para imagens estáticas finais fotorrealistas, passes de compositing ou qualidade de nível de animação, passa-se para um motor de produção — V-Ray, Corona ou Arnold no 3ds Max — e renderiza-se na render farm.
